TWIN DRIVE

TWIN DRIVE від CAIS — це інноваційна система для розпашних воріт, що складаються під час відкривання. Призначення: Система для розпашних воріт розроблена для об’єктів, де немає достатньо місця для класичного відкривання розпашних воріт — перед проїздом або всередині території. Завдяки TWIN DRIVE ворота відкриваються компактно.

Безрейкова конструкція дозволяє відкривати стулки без нижнього напрямного профілю, що зменшує ризик появи перешкод та знижує ймовірність забруднення та примерзання. Порівняно зі звичайними двостулковими розпашними воротами, ворота з системою TWIN DRIVE відкриваються швидше.

Це практичне рішення для приватних, комерційних та промислових об’єктів з обмеженим простором.

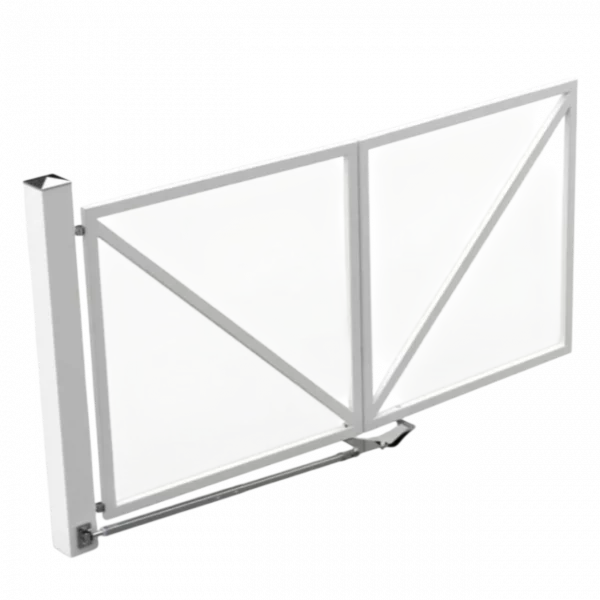

Комплект фурнітури TWIN DRIVE для розпашних складних воріт

Де купити?

Основні характеристики

УВАГА! Система TWIN DRIVE потребує спеціальної рами стулок, тому слід враховувати кілька факторів, зокрема наявність діагональних розкосів. Розкоси є принципово важливими насамперед для того, щоб запобігти провисанню стулки. Стиснутий розкіс приймає вагу від верхньої перекладини та передає її, тиснучи вниз на нижню петлю або на вертикальний елемент чи стійку, що розподіляє навантаження на обидві петлі. Неправильне встановлення або відсутність розкосів призведе до вертикального прогину стулки. Розкоси завжди повинні бути спрямовані («нахилені») у бік отвору. Крім того, складні розпашні ворота працюють належним чином лише тоді, коли внутрішні петлі правильно приварені відносно вертикальної осі. Також потрібно продумати прокладання дротів для кромок безпеки, оскільки ця особливість має бути передбачена в конструкції рами.

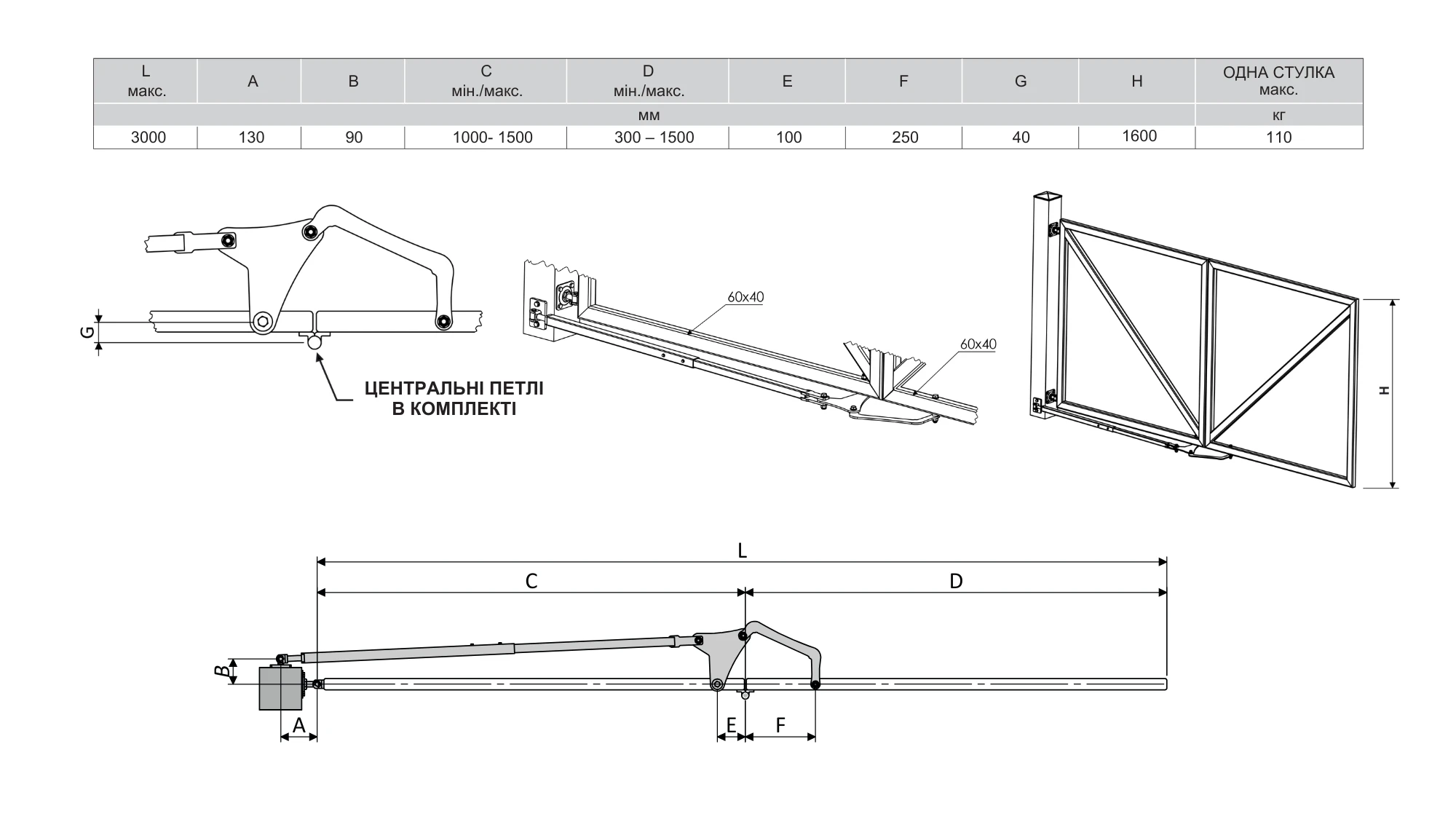

Технічні дані

Модель:	TWIN DRIVE
Тип комплекту:	фурнітура для розпашних воріт зі складанням стулок (безрейкова система)
Максимальна ширина стулки:	1500+1500 мм (3000 мм)
Максимальна висота стулки:	до 1600 мм
Максимальна вага стулки:	до 110  кг
Максимальна ширина проїзду (комплект):	6000 мм
Кут відкривання:	до 90°
Тестований діапазон температур:	від –37 °C до +50 °C
Сумісність з приводами для воріт:	Сумісно з встановленням будь-яких розпашних приводів CAME
Додатково:	Можливе встановлення на несиметричних стулках

Завантажити документи

Інструкція з монтажу фурнітури TWIN DRIVE для розпашних складних воріт
